Правильный расчет размеров секционных ворот — это основа их надежной и долговечной работы. Ошибки на этапе замеров приводят к невозможности монтажа, переделке проема или неправильной работе автоматики. Согласно ГОСТ 31174-2017 «Ворота металлические. Общие технические условия», к размерам воротных проемов предъявляются строгие требования, которые необходимо учитывать при проектировании. В этой статье мы разберем, как правильно замерить проем, какие параметры учитывать и как рассчитать необходимые размеры для разных типов подъема.

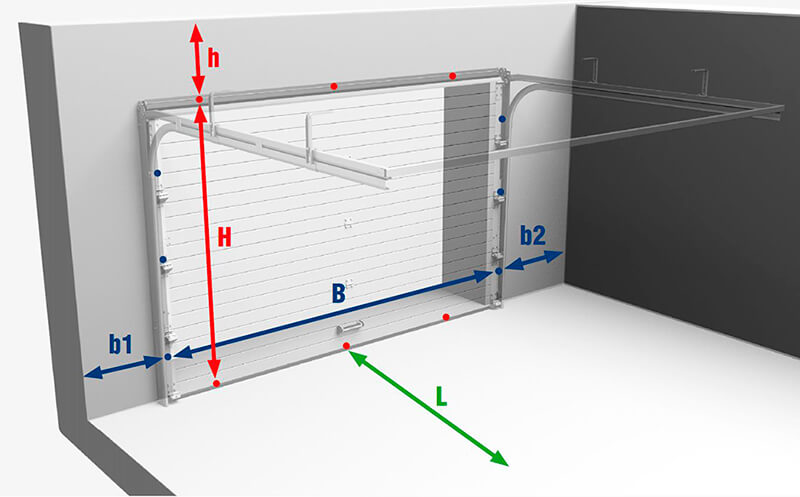

Основные параметры проема для секционных ворот
Перед расчетом размеров секционных ворот необходимо определить четыре ключевых параметра проема.
⠀
| Параметр | Обозначение | Как измеряется |
| Ширина проема | B | Измеряется в трех точках: снизу, по центру, сверху. За ширину принимается минимальное значение. |
| Высота проема | H | Измеряется слева, по центру, справа. За высоту принимается минимальное значение. |
| Высота притолоки | h | Расстояние от верха проема до потолка. Минимальное значение — 110 мм, для стандартного подъема требуется не менее 350–420 мм. |
| Глубина гаража | L | Расстояние от проема до задней стены. Должна быть не менее H + 500 мм. |
ГОСТ 31174-2017: требования к размерам и допускам
Согласно ГОСТ 31174-2017, предельные отклонения размеров проемов и конструкций ворот регламентируются следующими нормами:
- Отклонение ширины и высоты проема от проектных значений не должно превышать ±5 мм.
- Отклонение от вертикальности откосов — не более 3 мм на 1 м высоты.
- Отклонение от горизонтальности порога — не более 2 мм на 1 м длины.
При замерах важно учитывать, что проем должен быть прямоугольным. Если стены имеют отклонения, потребуется дополнительная подготовка (оштукатуривание или установка доборных элементов).
Расчет размеров в зависимости от типа подъема
Тип подъема секционных ворот выбирается исходя из высоты притолоки и глубины гаража. Основные типы подъема: стандартный, низкий и высокий.
Стандартный подъем
Применяется, когда высота притолоки позволяет разместить горизонтальные направляющие на стандартной высоте. Требует минимальной высоты притолоки 350–420 мм (в зависимости от радиуса направляющих).
⠀
| Параметр | Обозначение | Расчетная формула (радиус направляющих R=305 мм) | Расчетная формула (радиус направляющих R=381 мм) |
| Высота угловой стойки | A | H + 165 | H + 235 |
| Высота оси вала | Ab | A + 97 | A + 97 |
| Длина горизонтальных направляющих | E | H + 250 | H + 200 |
| Перекрытие проема в открытом положении | n | 300 мм | 300 мм |
Низкий подъем
Используется при ограниченной высоте притолоки (от 150–160 мм). Требует установки барабана спереди или сзади.
⠀
| Параметр | Обозначение | Расчетная формула (барабан спереди) | Расчетная формула (барабан сзади) |
| Минимальная высота притолоки | h_min | 160 мм | 150 мм |
| Высота угловой стойки | A | H + 54 | при h≥170: H+110; при 150≤h≤170: H+h-60 |
| Высота оси вала | Ab | A + 59 | при h≤170: H+55; при 150≤h≤170: H+h-47 |
| Длина горизонтальных направляющих | E | H + 440 | H + 510 |
Высокий подъем
Применяется при высоте притолоки от 660 мм. Используется для максимального освобождения пространства над проемом.
⠀
| Параметр | Обозначение | Расчетная формула |
| Минимальная высота притолоки | h_min | 660 мм |
| Высота подъема над проемом | HL | обычно h — 330 мм |
| Высота угловой стойки | A | H + HL |
| Высота оси вала | Ab | A + 86/97 |
| Длина горизонтальных направляющих | E | H — HL + 470…600 |
Расчет минимальных размеров для комфортного въезда
При выборе ширины проема для автомобиля важно учитывать не только размеры машины, но и запас для маневра.
⠀
| Тип автомобиля | Рекомендуемая ширина проема |
| Легковой автомобиль | 2,4–2,7 м |
| Внедорожник / микроавтобус | 2,8–3,0 м |
| Два легковых автомобиля | от 5,0 м |
Для удобства посадки и высадки пассажиров ширина проема должна быть на 20–30 см больше ширины автомобиля с открытыми дверьми.
Частые ошибки при замерах
- Измерение только в одной точке. Стены могут быть завалены, поэтому замеры нужно делать минимум в трех точках по ширине и высоте.
- Неучет высоты притолоки. Для стандартного подъема требуется минимум 350–420 мм. При меньшей высоте необходим низкий подъем с дополнительным оборудованием.
- Игнорирование глубины гаража. Если глубина меньше H + 500 мм, полотно не сможет полностью открыться.
- Отсутствие учета коммуникаций. Трубы и вентиляция под потолком могут помешать установке направляющих.
Заключение
Правильный расчет размеров секционных ворот — это комплексная задача, требующая учета геометрии проема, высоты притолоки, глубины гаража и типа подъема. Соблюдение требований ГОСТ 31174-2017 к допускам и методикам замеров гарантирует корректную установку и долговечную работу конструкции. При возникновении сложностей рекомендуется обратиться к специалистам для проведения профессиональных замеров.
